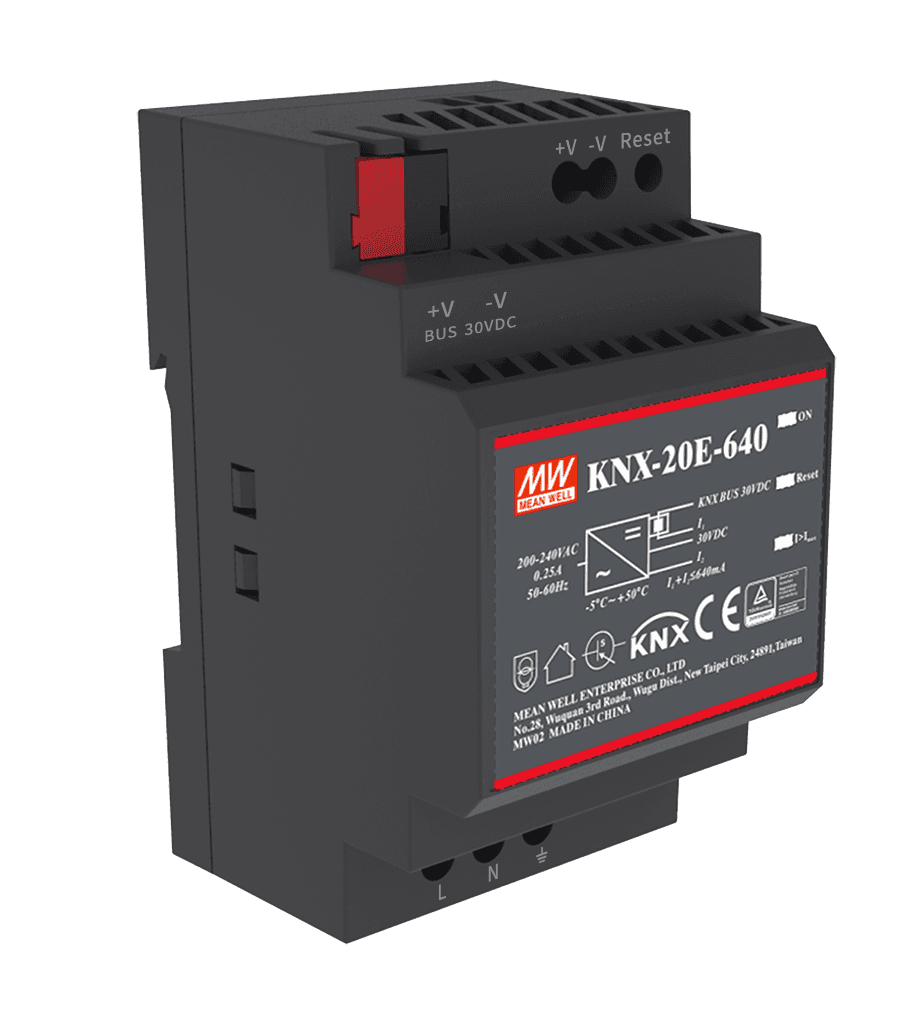

KNX-20E-640 napájací zdroj

KNX-20E-640 je impulzný napájací zdroj od MEAN WELL určený na napájanie zbernice KNX/EIB v systémoch inteligentnej elektroinštalácie. Zdroj má zabudovanú tlmivku (choke), montuje sa na DIN lištu a svojou šírkou iba 3 moduly (52,5 mm) patrí k najkompaktnejším riešeniam v tejto triede výkonu. Technické parametre Model: KNX-20E-640 Výrobca: MEAN WELL Typ: Impulzný napájací zdroj pre zbernicu KNX/EIB so zabudovanou tlmivkou Výstupné napätie: 30 V DC Výstupný prúd: 640 mA Výkon: 19,2 W Vstupné napätie: 180 – 264 V AC / 254 – 370 V DC Spotreba naprázdno: < 0,5 W Montáž: DIN lišta TS-35/7,5 alebo 15 Šírka: 3 moduly – 52,5 mm Rozmery (D × Š × V): 54,5 × 52,5 × 90 mm Hmotnosť: 0,22 kg Prevádzková teplota: ?30 °C až +70 °C Ochrana: skrat, preťaženie (odolný voči skratu), prepätie Izolácia: SELV (Safety Extra Low Voltage) Chladenie: prirodzená konvekcia (bez ventilátora) LED indikátor: normálna prevádzka / preťaženie zbernice / reset zbernice Tlačidlo RESET: fyzické tlačidlo pre reset zbernice KNX Certifikáty: CE, EAC, KNX, TÜV Kryt: plastový Kategória prepätia: III Záťažový test: 100 % záťaž pri výstupnom teste (burn-in test) Použitie KNX-20E-640 je určený ako napájací zdroj pre zbernicu KNX/EIB v systémoch inteligentnej budovy (Smart Home / BMS). Pri výstupnom prúde 640 mA je možné ku zbernici pripojiť až 64 zariadení KNX – ovládače, snímače, pohony a ďalšie komponenty. Zdroj je vhodný pre obytné domy, kancelárske priestory aj komerčné budovy, kde je požadované centrálne riadenie osvetlenia, žalúzií, kúrenia, klimatizácie alebo zabezpečenia. Vďaka kompaktnej šírke iba 3 moduly (52,5 mm) šetrí miesto v rozvádzači a umožňuje inštaláciu viacerých KNX zariadení vedľa seba. Zabudovaná tlmivka eliminuje potrebu externého filtra zbernice. Zdroj je možné zapojiť aj paralelne – dva kusy KNX-20E-640 možno prevádzkovať paralelne na jednej KNX linke bez požiadavky na minimálnu dĺžku kábla, čo umožňuje redundantné alebo výkonovo posilnené riešenia. Najčastejšie otázky Koľko zariadení KNX môžem pripojiť na tento zdroj? Pri výstupnom prúde 640 mA je možné ku jednej KNX zbernici pripojiť maximálne 64 zariadení. Každé štandardné KNX zariadenie odoberá zo zbernice cca 10 mA. Ak potrebujete pripojiť viac zariadení, môžete zapojiť dva kusy KNX-20E-640 paralelne na jednej linke. Je súčasťou zdroja aj tlmivka (choke), alebo ju musím dokúpiť zvlášť? Tlmivka je priamo zabudovaná v zdroji KNX-20E-640. Nie je potrebné kupovať žiadny externý filter ani tlmivku zbernice – zdroj je kompletné riešenie pre napájanie KNX linky. Aký je rozdiel medzi KNX-20E-640 a KNX-40E? KNX-20E-640 poskytuje výstupný prúd 640 mA (max. 64 zariadení), zatiaľ čo model KNX-40E má výstupný prúd 1 280 mA a je určený pre väčšie inštalácie s vyšším počtom zariadení. Oba modely majú rovnaké výstupné napätie 30 V DC a montujú sa na DIN lištu. Čo robiť, ak sa rozsvieti červená LED (chybová signalizácia)? Červená LED signalizuje preťaženie alebo skrat na KNX zbernici. Odstráňte príčinu skratu alebo znížte počet pripojených zariadení. Po odstránení závady stlačte tlačidlo RESET a podržte ho minimálne 20 sekúnd – zdroj sa reštartuje do normálnej prevádzky.
