Miniatúrny istič, štíhly, 6 kA, charakteristika C, 16 A, 1-pólový, 110769

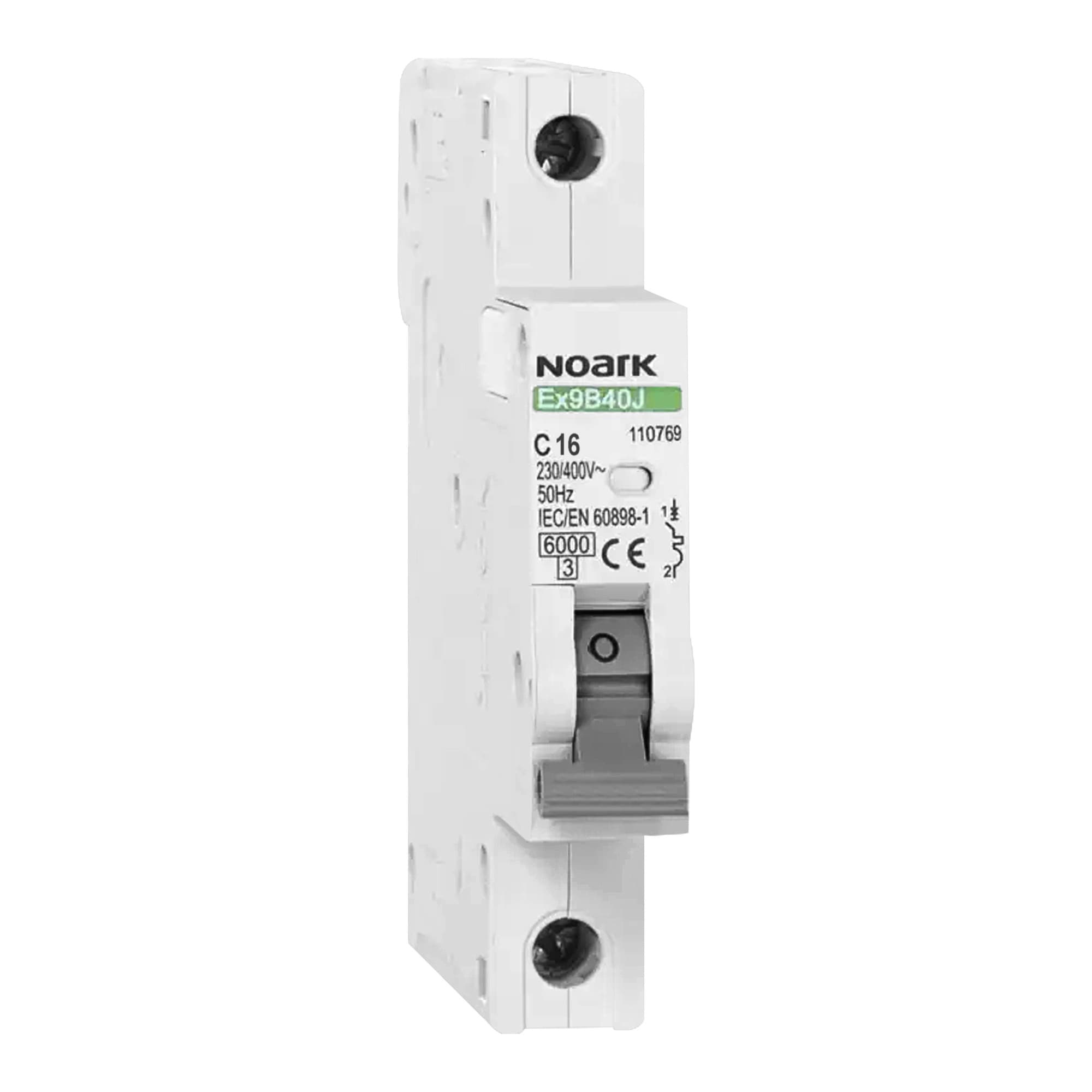

Miniatúrny istič ORNO EX9B40J 1P C16 je jednopólový štíhly (slim) istič s menovitým prúdom 16 A, charakteristikou C a skratovou vypínacou schopnosťou 6 kA. Ide o produkt rady Noark EX9B40J distribuovaný pod značkou ORNO, navrhnutý pre domové aj komerčné elektrické inštalácie, kde je priestor v rozvádzači obmedzený. Technické parametre Model: EX9B40J 1P C16 (kat. č. 110769) Typ: Miniatúrny istič – štíhly (Slim MCB) Počet pólov: 1-pólový (1P) Menovitý prúd (In): 16 A Charakteristika vypínania: C (vhodná pre odporové a indukčné záťaže, motory, transformátory) Menovitá skratová vypínacia schopnosť (Icn): 6 kA pri 230 V aj 400 V (podľa EN 60898) Trieda obmedzenia energie: 3 Menovité napätie: 230 V AC Druh napätia: AC (striedavý prúd), 50/60 Hz Šírka modulu: 3/4 modulu – 13,5 mm (oproti štandardným 18 mm) Hĺbka zabudovania: 76 mm Stupeň krytia: IP20 Stupeň znečistenia: 2 Prepäťová kategória: III Možnosť príslušenstva: Áno – kompatibilný s príslušenstvom rady Ex9B (pomocné kontakty, signalizačné kontakty, vypínacie a podpäťové spúšte) Norma: EN/IEC 60898 Výrobca: ORNO EAN: 8592765107695 Použitie Istič EX9B40J 1P C16 je určený predovšetkým do domových a komerčných rozvádzačov, kde je priestor obmedzený a bežné ističe šírky 18 mm sa jednoducho nezmestia. Šírka 13,5 mm na pól (3/4 modulu) namiesto štandardných 18 mm robí z tejto série ideálnu voľbu pre priestorovo náročné inštalácie. Charakteristika C je vhodná na ochranu obvodov s vyššími záberovými prúdmi – typicky motorov, čerpadiel, transformátorov, ale aj bežných zásuvkových a svetelných obvodov v komerčných objektoch. Istič spolahľivo chráni obvody pred preťažením a skratom, pričom skratová odolnosť 6 kA pokrýva väčšinu bežných inštalácií. Vnútorná štruktúra ističa je zachovaná rovnaká ako u štandardnej rady Ex9B, čo zaručuje plnú kompatibilitu s príslušenstvom – vypínacími spúšťami, podpäťovými a prepäťovými spúšťami, pomocnými kontaktmi a signalizačnými kontaktmi. Možno pripojiť až tri jednotky pomocných alebo signalizačných kontaktov a až dve jednotky spúšťačov. Vďaka tomu je istič vhodný aj do inteligentných a automatizovaných rozvádzačov. Najčastejšie otázky Aký je rozdiel medzi charakteristikou B a charakteristikou C? Charakteristika B vypne istič pri 3- až 5-násobku menovitého prúdu – vhodná pre čisto odporové záťaže (žiarovky, ohrievače, dlhé vedenia). Charakteristika C vypne istič pri 5- až 10-násobku menovitého prúdu – vhodná pre záťaže s vyšším záberovým prúdom, ako sú motory, čerpadlá, transformátory a väčšina komerčných spotrebičov. Pre bežné domové zásuvkové a svetelné obvody sú vhodné obe, no charakteristika C je dnes štandardom vo väčšine rozvádzačov. Prečo je tento istič štíhly (slim) a na čo mi to je dobré? Štíhly istič EX9B40J má šírku iba 13,5 mm na pól namiesto štandardných 18 mm. To znamená, že do rovnakého rozvádzača sa zmestí o cca 25 % viac ističov. Je to ideálne riešenie pri rekonštrukciách, kde je rozvádzač plne obsadený, alebo pri návrhu kompaktných rozvádzačov s veľkým počtom obvodov. Je tento istič kompatibilný s príslušenstvom (pomocné kontakty, spúšte)? Áno. Napriek zmenšeným rozmerom je EX9B40J plne kompatibilný s príslušenstvom rady Ex9B – môžete pripojiť pomocné kontakty, signalizačné kontakty zadziałania, vypínacie spúšte (shunt trip) a podpäťové či prepäťové spúšte. Maximálne možno pripojiť 3 jednotky kontaktov a 2 jednotky spúšťačov. Čo znamená skratová odolnosť 6 kA? Skratová vypínacia schopnosť 6 kA (Icn) znamená, že istič dokáže bezpečne prerušiť skratový prúd až do hodnoty 6 000 A. Táto hodnota je dostačujúca pre väčšinu bytových a komerčných inštalácií v SR. Pre priemyselné aplikácie s vyššími skratovými prúdmi je potrebné zvoliť istič s vyššou vypínacou schopnosťou (napr. 10 kA).
